1. 產品介紹

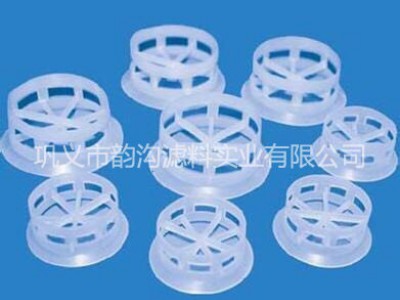

階梯環(cascade packing ring)吸收了拉西環的特點，而對鮑爾環的改進，環的高徑比為1：2，并在一端增加了錐形翻邊，減少了氣體通過床層的阻力，并增大了通量，填料強度較高，由于其結構特點，使氣液分布均勻，增加了氣液接觸面積而提高了傳質效率。由于階梯環填料的一側端增加了翻邊，不但可以增加填料環的機械強度，而且由于破壞了填料結構的對稱性，因而增加了填料投放時的定向幾率。又由于翻邊的影響，使得填料在堆積時填料環隙之間的接觸由此線性接觸為主變?yōu)橐渣c(diǎn)接觸為主。這樣，不但增加了填料顆粒之間的空隙，減少了氣體穿過填料層的阻力，而且這些接觸點還可以為液體沿填料表面流動的匯聚分散點，從而促進了液膜的表面更新，有利于填料傳質效率的提高。因此，陶瓷階梯環填料的性能較陶瓷鮑爾環又有了進一步的提高。陶瓷階梯環具有優異的耐酸耐熱性能，能耐除氫氟酸以外的各種無機酸、有機酸及有機溶劑腐蝕，可在各種高溫場合使用，應用范圍十分廣泛，可用于化工、冶金、煤氣、環保等行業的干燥塔、吸收塔、冷卻塔、洗滌塔、再生塔等。
階梯環的材質有金屬，塑料，陶瓷。適用于各種逆流式自然通風冷卻塔及機力通風冷卻塔。通用量大、降壓小、效率高冷卻效率高、阻力小、阻燃、抗負載抗冰載性強，老化壽命20年以上。用于二氧化碳脫氣塔、臭氧接觸反應塔、酸霧凈化塔，合成反應塔作填料?？稍趬毫Φ偷?span lang="EN-US">0.1毫米汞柱中工作使用，抗污性能好，最小噴淋密度低。
2. 主要技術指標
|
規格 |
外徑×高×厚mm |
比表面積m2/m3 |
孔隙率m2/m3 |
堆積個數個/m3 |
堆積重量kg/m3 |
|
16 |
16*8.0*1.0 |
370 |
0.85 |
299136 |
135.6 |
|
25 |
25*12.5*1.0 |
228 |
0.90 |
81500 |
97.8 |
|
38 |
38*19*1.2 |
132.5 |
0.91 |
27200 |
57.5 |
|
50 |
50*28*1.5 |
114.2 |
0.927 |
10740 |
54.8 |
|
76 |
76*38*2.0 |
90 |
0.929 |
3420 |
76.7 |
3. 產品規格
Ф25mm、Ф38mm、Ф50mm、Ф76mm片厚：0.3-0.4mm，片間距：21.5mm，填料數量：47片/立方。組裝塊外形尺寸：2000X500X500mm
